2BCYS系列全自動真空引水裝置是為解決水泵或二次供水設備運行前要灌水排氣這一問題設計而成的成套自動引水機組。尤其是低位吸水的水泵或二次供水設備機組，采用本裝置后可以完全實現自動吸水排氣，無需人為操作。

　　2BCYS系列全自動真空引水裝置以多臺水環式真空泵作為真空源，以真空罐作為真空緩存設備的成套智能引水裝置。本系統可以自動將水泵內腔、水泵吸入水管和水泵出水管(止回閥前)快速抽空，從而實現水泵或供水設備的自動吸水加壓功能。

結構說明

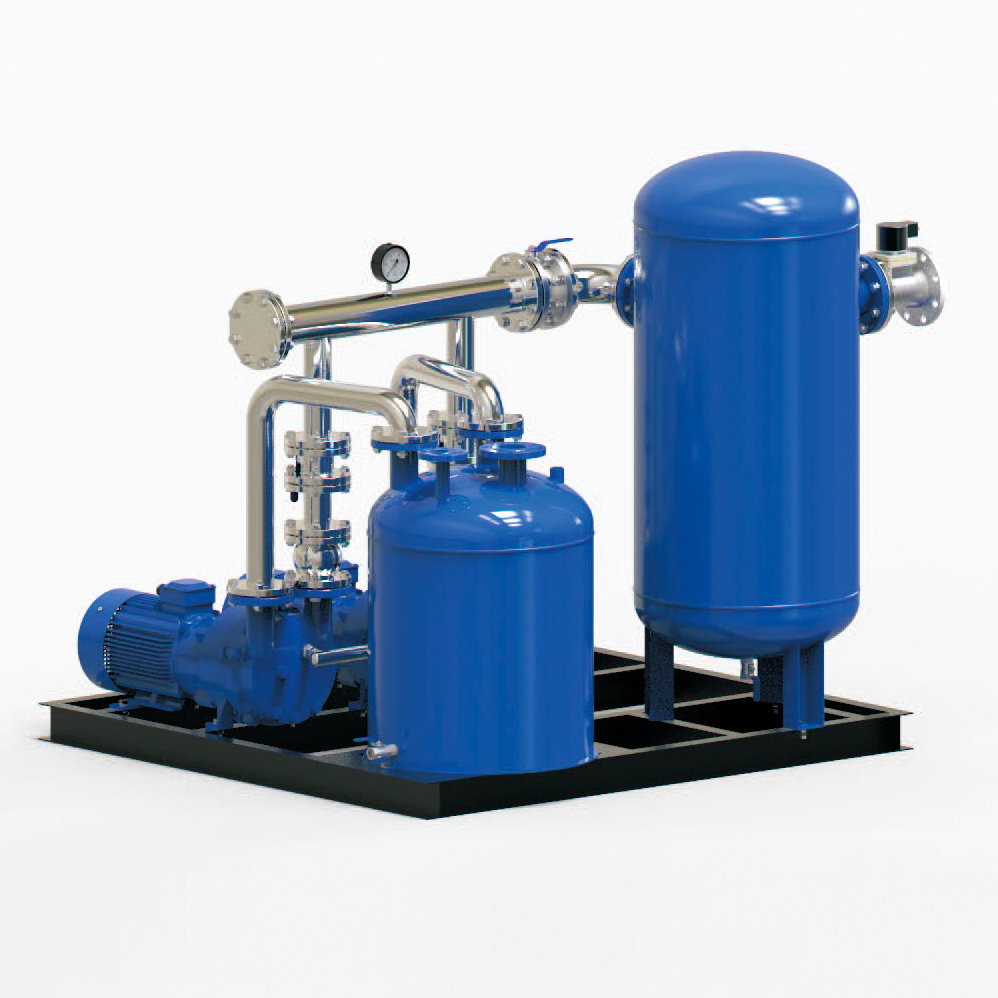

　　設備主體結構為真空泵、負壓罐和引水罐。引水罐是串聯在水泵或供水設備進水端，以加大吸水機組的真空體積從而達到更好的吸水效果。如果進水管足夠大并且水泵機組的流量不大，引水罐可省略，也可以單獨用引流罐作為引水裝置，點此可詳細查看引水罐。

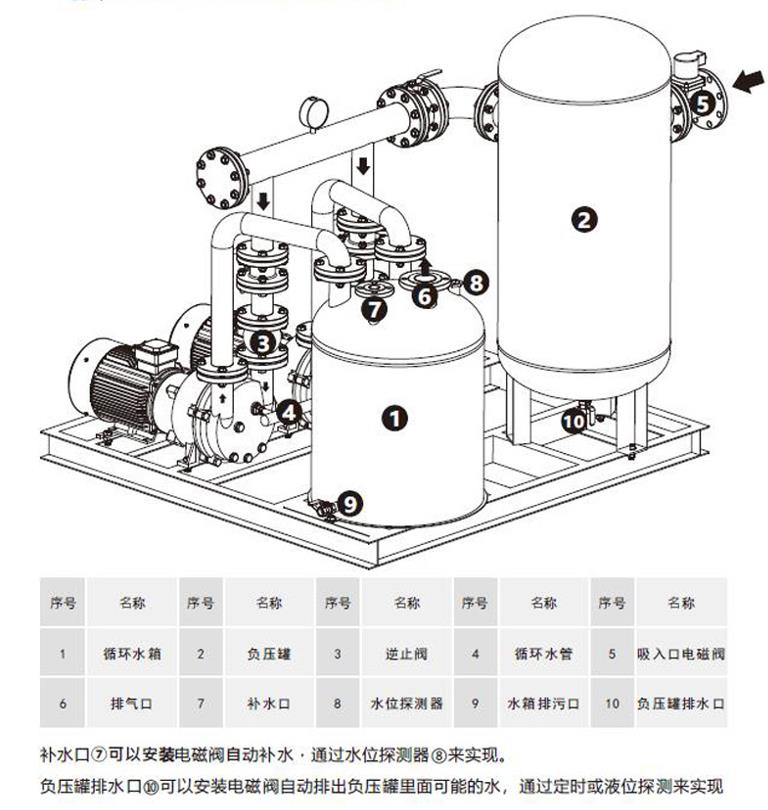

　　設備結構和控制功能按需定制，一切根據現場需求靈活配置。一般的標配及結構如下：

工作流程、原理

　　1、初次開機前必須將循環水箱①灌滿水，確保真空泵內部充滿工作液。

　　2、收到開泵信號(水泵控制系統給定)后，本系統立即開啟真空泵將負罐、水泵腔體、水泵進出水管整個空間抽真空。

　　3、產生真空后，在大氣壓的作用下，外部水會被壓入水泵吸水管、泵腔體內部。

　　4、水被充入泵腔和進出管后，會觸發安裝在水泵出水口位置的水流或液位探頭，信號觸發后，系統會立即關閉負壓罐上的電磁閥⑩防止水吸入負壓罐，隨即關閉真空泵。

　　5、系統關閉真空泵后會給水泵控制一個啟動信號，此時水泵可以開始啟動正常運行。

　　6、真空系統的工作液是循環使用并且可以具備自動補水功能，初始化后下次即可全自動抽真空。

配置說明

　　1、高性能真空泵

　　引進國際同類產品先進技術，研發改造而成的新一代高效共軸單級節能真空泵。

　　采用葉輪懸臂式直連臥式設計， 結構簡單，緊湊美觀，占用空間小。

　　無油設計，低水耗，利于環保。

　　真空泵過流材質可選全304/316不銹鋼，并可定制防爆電機。

　　2、穩定可靠的控制系統

　　主體流程控制采用電氣互鎖機制，電氣硬件采用正泰或施耐德元件，質量過硬、技術成熟、故障率極低。

　　復雜的邏輯流程控制采用西門子可編程控制器程控，人機交互搭配西門子觸摸屏或昆侖通態觸摸屏，工控界有口皆碑。

　　3、深度定制、靈活搭配

　　可根據需求選配不同配套附件如水泵進水口增加引流罐和其他定制差異化結構。

　　可根據需求采用不銹鋼泵、衛生不銹鋼管閥及不銹鋼負壓罐。

　　可根據要求定制真空泵及水泵與一體的PLC控制程序及人機界面。

材質說明

　　標配材質為碳鋼或鑄鐵，可配全304/316不銹鋼材質。
