無負壓穩流罐簡稱穩流罐，又稱穩流補償器，是罐式無負壓供水設備的重要必須的組成部分。穩流罐在罐式無負壓供水設備中的作用是蓄水穩定進水調整供水差額的同時消除水泵工作時可能對管網帶來的負壓危害，下面從穩流罐的結構入手分析一下穩流罐的工作原理和過程。

組成結構及原理

穩流罐主要由罐體、進水口、出水口和負壓消除器組成。

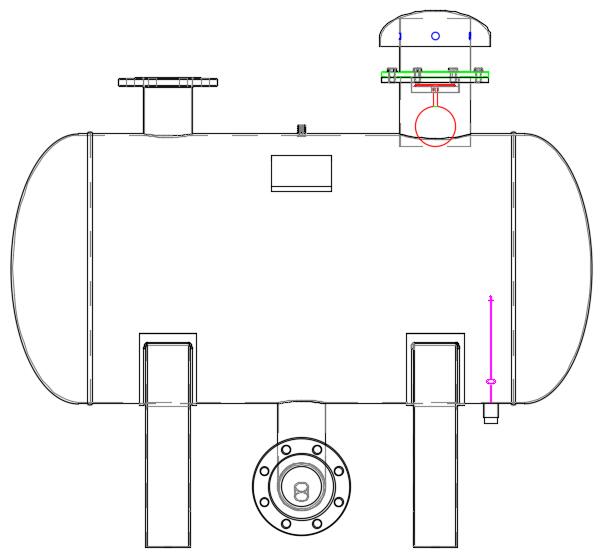

罐體起到蓄水的作用，而抑制負壓產生的核心工作組件就是負壓消除器，負壓消除器是由空心浮球、密封擋板、連接法蘭組成，當穩流罐的進水量大于用水量時，罐內的水位都是滿的，此時空心浮球（紅色部分）會產生浮力從而把密封擋板往上推，當浮球擋板和綠色法蘭接觸時，罐內與外接連接的口被封死，此時穩流罐內的水就不會溢出；當市政供水量波動或者小于用水量時，罐內的水位會下降，水位下降會導致浮球（紅色部分）往下掉，密封擋板失去支撐力也會往下掉落，此時穩流罐內部通過綠色法蘭部分和外部連通，即使供水量減少水泵繼續抽水也不至于導致罐內產生負壓，因為呼吸閥里面的管有開口（藍色部分）與外界相連。如果水位持續減少最終停水，穩流罐內部的液位探頭（洋紅色部分）會起到缺水保護的作用。
