變頻供水設備是現在主流的二次供水設備，根據結構不同分為箱式變頻恒壓供水設備、罐式無負壓供水設備和箱式無負壓供水設備，這幾種常用的變頻供水設備想必大家都經常聽聞，但大部分人不一定知道這幾種變頻供水設備有哪些東西些東西組成，下面圖文結合為您介紹三種不同類型的變頻供水設備的組成結構。

一、箱式變頻恒壓供水設備

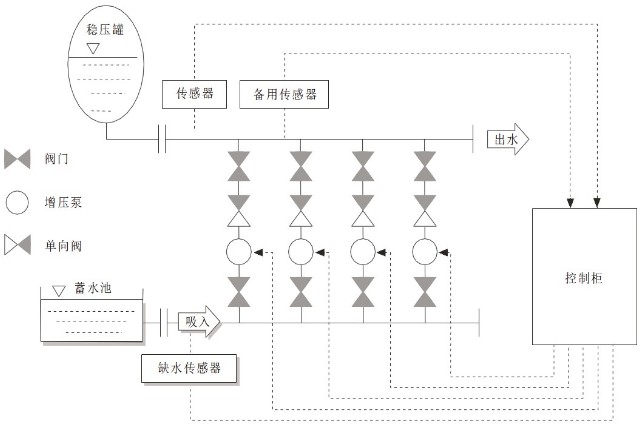

圖1、箱式變頻恒壓供水設備組成結構圖，其組成部件的專業叫法主要有水池水箱、閥門、增壓泵、單向閥（止回閥、逆止閥）、傳感器、穩壓罐（氣壓罐、膨脹罐、壓力罐）和變頻水泵控制柜組成。

二、罐式無負壓變頻供水設備

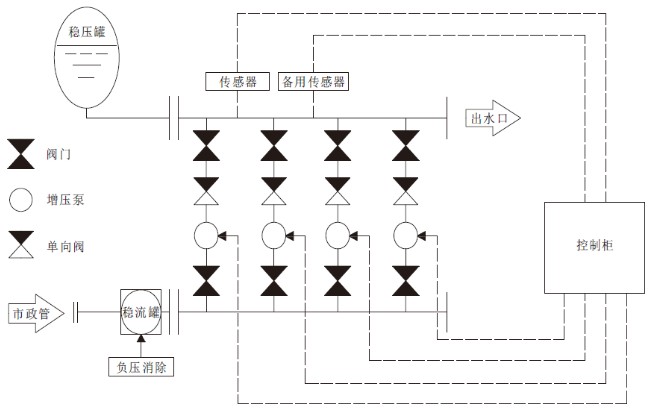

圖2、罐式無負壓供水設備組成結構圖，其組成部件的專業叫法主要有穩流罐、閥門、增壓泵、單向閥（止回閥、逆止閥）、傳感器、穩壓罐穩壓罐（氣壓罐、膨脹罐、壓力罐）和變頻水泵控制柜組成。

三、箱式無負壓供水設備

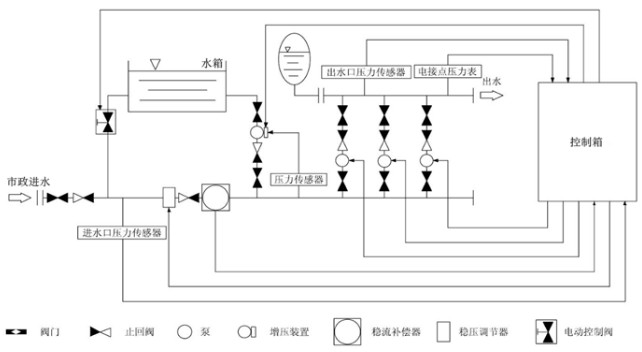

圖3、罐式無負壓供水設備組成結構圖，其組成部件的專業叫法主要有穩流罐、變頻補水泵、水箱、閥門、增壓泵、單向閥（止回閥、逆止閥）、傳感器、穩壓罐穩壓罐（氣壓罐、膨脹罐、壓力罐）和變頻水泵控制柜組成。
