箱式供水設備全稱為箱式變頻供水設備，顧名思義就是包括了水箱的變頻供水設備系列產品。目前，包括水箱的變頻供水設備有箱式變頻恒壓供水設備和箱式無負壓供水設備這兩種，至于其他箱泵一體式供水設備或者一體化箱式供水設備都是屬于這兩種供水設備中的產品，萬變不離其宗。

一、箱式變頻恒壓供水設備

箱式變頻恒壓供水設備是比較原始的變頻恒壓供水設備，組成結構和控制理念也比較簡單，就是通過水箱蓄積自來水，然后由供水機組的增壓泵從水池抽水后增壓，水泵運行數量及運行速度受變頻水泵控制柜調節，從而可以實現恒壓供水。主要組成結構如下：

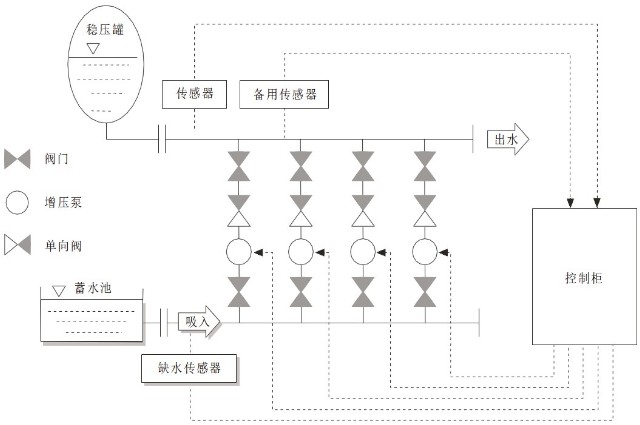

圖1、箱式變頻恒壓供水設備結構圖

二、箱式無負壓供水設備

箱式無負壓供水設備屬于管網疊壓供水設備，是近些年來比較新型高效的恒壓供水設備，設備分為兩路進水：一路進入水箱，另外一路直接和供水設備的進水口串聯，工作時可以充分疊加市政管網原有壓力，從而實現差量補償供水。如遇市政供水減少，則通過變頻補水泵將水箱的蓄水抽出來補充到供水設備的進水口，始終保持進水口的壓力恒定的同時又不會對管網產生負壓影響。這種供水設備典型優點是節能明顯，穩定性比罐式無負壓供水設備更有保障。

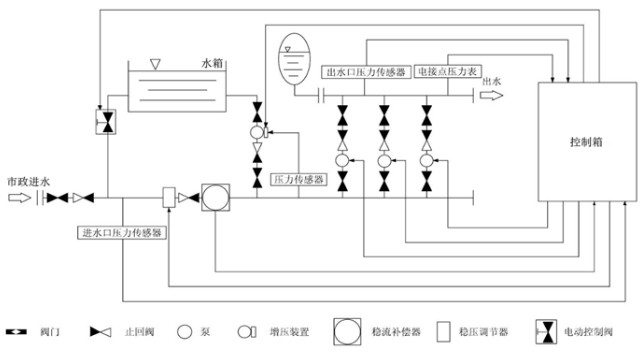

圖2、箱式無負壓供水設備結構圖
