管網疊壓供水設備是指工作時可以疊加利用市政自來水管網原有壓力的新一代高效節能的變頻恒壓供水設備。要疊加管網壓力必須將供水設備與市政管網封閉式串聯，但若設備直接與自來水管網串聯工作，當市政管網供水略小于供水設備用水量時，增壓泵工作會對管網產生負壓影響，直觀點說就是從管網里面搶水(產生的負壓趨于會將非負壓趨于的水吸過來)，這會嚴重影響市政供水的正常秩序，這是不允許發生的。因此，管網疊壓供水設備必須具備消除負壓的功能，故管網疊壓供水設備又名無負壓供水設備。事實上，行業叫法最多的也是無負壓供水設備，以下介紹都稱之為無負壓供水設備：

目前，疊壓供水設備根據消除負壓方式不同分為：罐式無負壓供水設備和箱式無負壓供水設備。

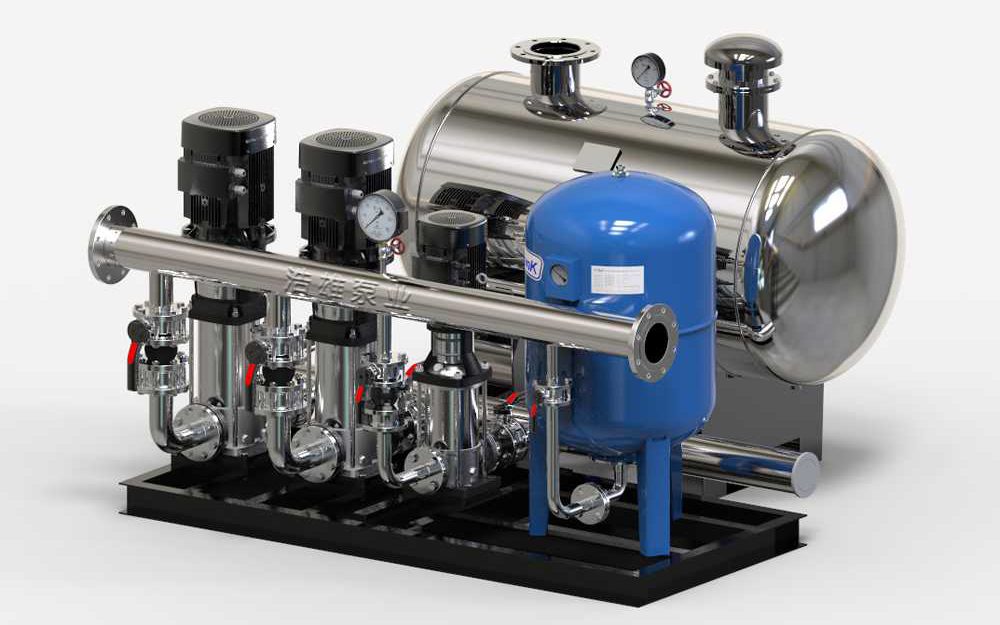

一、罐式無負壓供水設備疊壓和無負壓的原理

罐式無負壓供水設備消除并疊加管網壓力的主要裝置是無負壓穩流罐。不產生負壓的原理過程大致為：無負壓穩流罐是一個具有呼吸功能的罐體，當市政供水充足并有壓力時時，穩流罐呼吸閥(負壓消除器)是處于全封閉狀態，供水設備和市政自來水管出于全封閉狀態時即為疊壓狀態;當市政供水減少到供水量少于用水量時，穩流罐在呼吸閥立刻處于開放狀態，供水設備和市政自來水管不再密封，當增壓泵工作時，管道和穩流罐內部不會產生真空區域，故抑制了負壓的產生，不會對市政正常供水產生影響。

罐式無負壓供水設備由于蓄水量少，在選型時必須保證市政自來水的供水能力，例如基礎水壓不能低于0.2MPa，并且供水量要大于用水量。因此，罐式無負壓供水設備使用局限性比較大。

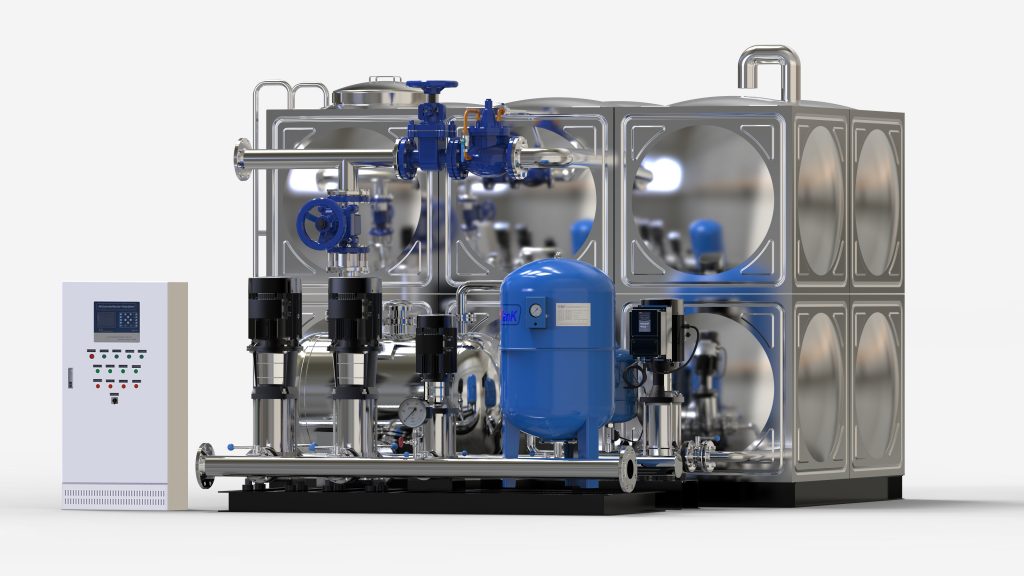

二、箱式無負壓供水設備疊壓和無負壓的原理

箱式無負壓供水設備消除負壓更徹底，這一過程是比例調節閥(PID閥門)、穩流罐和變頻增壓泵(實時監測供水機組進水側水壓)聯合完成的。市政自來水分兩路進入到穩流罐和蓄水箱：

當市政供水充足時，PID比例調節閥全開，自來水進入到穩流罐，此時穩流罐的呼吸閥出于全封閉狀態，供水設備和市政管網出于密封對接狀態，實現了疊壓供水。

當市政供水不足時，供水機組的進水端壓力會降低，此時變頻增壓泵開始從水箱抽水對機組的進水端壓力補償，實時保持供水機組進水端的水壓充足，從而保證了機組進水端供水量始終大于用戶的用水量，從根本上消除了負壓產生的可能。與此同時，PID比例調節閥會隨著市政管網水壓降低而開度減小，當市政水壓到設定的負壓產生臨界值或者停水時，系統會完全關閉市政的進水閥門，進一步從根本上杜絕了負壓的產生(此時即使穩流罐內部形成了負壓，也不會對管網產生負壓)，此時，供水機組的進水完全切換到了水箱，保持持續供水狀態。
