前言

在了解變頻供水設備的工作原理之前，首先我們要明白什么是變頻供水設備。變頻供水設備的全稱是變頻調速恒壓供水設備，它是指采用交流變頻器來驅動水泵電機并能根據管網壓力變化實時調整水泵的運行速度以達到壓力壓力趨于恒定的二次供水系統。因此，變頻供水設備的核心就是自動調速。

變頻供水設備的水泵為什么要調速

供水設備上的水泵如果直接接通電源就會全速運行，也就是說水泵會直接工作在全載狀態的，不管用水量多少都不會改變，我們知道水泵的流量和壓力是成反比的，也就是流量變小的情況下壓力會變大，因此，如果水泵不經過變頻器驅動而直接接通電源的情況下，當管網用水量減小的時候，管網的水壓會急劇上升;反之當用水量增大，壓力又會迅速下降。整個用水過程壓力波動非常大，這樣不僅用水體驗不好，還容易出現爆管危險。但如果如果能控制水泵的運行速度：小流量時低速運行，大流量時高速運行，這樣就能就解決了用水量變化時候水壓波動大的問題。由此，變頻調速控制應運而生。那么，水泵如何調速才能做到恰到好處?

變頻供水設備調速的理論依據和原理

我們已知：三相異步電動機的轉速與頻率的關系公式為n=60f/p，其中

n：電機轉速，轉/分鐘

f：電源頻率，在我國為50Hz

p：電機磁極對數

從公式我們可以看出，電機轉速與頻率高低是成正比的，也就是電源頻率越高，電機轉速越高;輸出頻率越低，電機轉速越低。如果能改變電機的轉速，那么同一個型號的泵，當轉速改變的時候，工作點(流量揚程參數點)都會跟著發生變化。即用水量少的時候低轉速低載荷運行，用水量大的時候高轉速全載輸出運行。

　　從上面可以看出，要改變水泵的速度很容易，但是如何根據我們的想法去改變，這需要引入PID閉環控制這個概念。

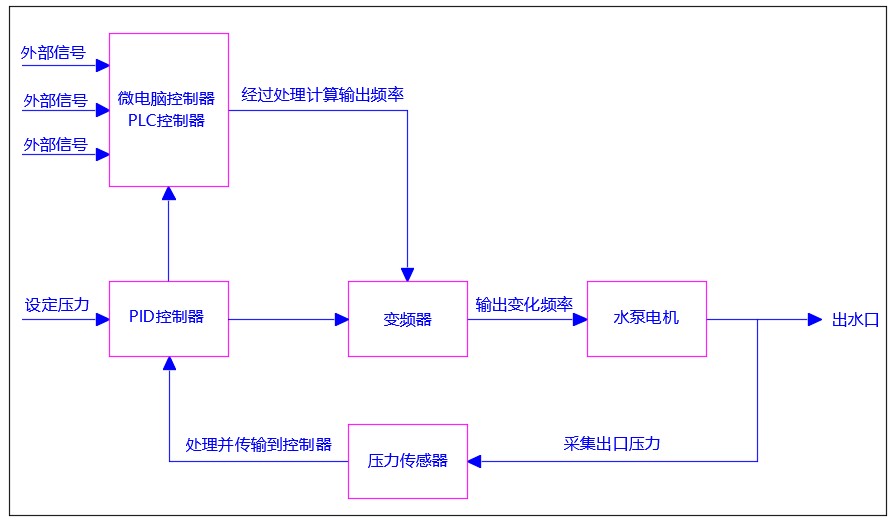

PID閉環控制——變頻供水設備運行速度控制原理

從上面介紹可知，改變電源頻率可以改變水泵運行速度，那么速度如何來變化才符合供水需求呢?PID閉環控制理念可以輕松解決這一問題。PID控制是基于模糊動態控制的，基本原理是維持一個被控制量基本不變，就應該引這個量與目標量的恒值比較，形成一個閉環控制系統。也就是說我們要想保持供水設備水壓的恒定，就必須引入水壓反饋值與目標給定值來比較，如果目標壓力值-反饋壓力值的結果較大，則證明壓力變化大(根據水泵流量和壓力成反比特性，壓力變化大證明用水量大了)，此時需要增加輸出頻率以提升水泵運行速度補水;如果目標壓力值-反饋壓力值的結果較小，則證明壓力偏差小(根據水泵流量和壓力成反比特性，壓力變化小證明用水量小了)，此時需要降低輸出頻率以減速。如果目標壓力值=反饋壓力值，證明壓力無變化或變化極小，此時證明用水量極小或已無人用水，可以考慮休眠待機。如此往復循環，即便實現了變頻調速恒壓給水的過程。變頻供水不僅是壓力恒壓，還可以實現負載軟啟動和變功率運行，實現水泵的節能和長壽命運行。
