無負壓供水設備是較為節能、高效、清潔的二次供水設備，根據結構不同分為罐式無負壓供水設備和箱式無負壓供水設備兩種，廣泛用于商用和民用建筑領域二次供水增壓。無負壓供水設備雖然是常見類型的供水設備，但很多業內人士并不了解其結構（包括些什么部件及組裝順序）以及其使用條件，導致選型錯誤而不能正常使用或發揮最大設備效能。下面筆者圖文結合為您介紹兩種無負壓供水設備完整組裝結構圖。

一、罐式無負壓供水設備

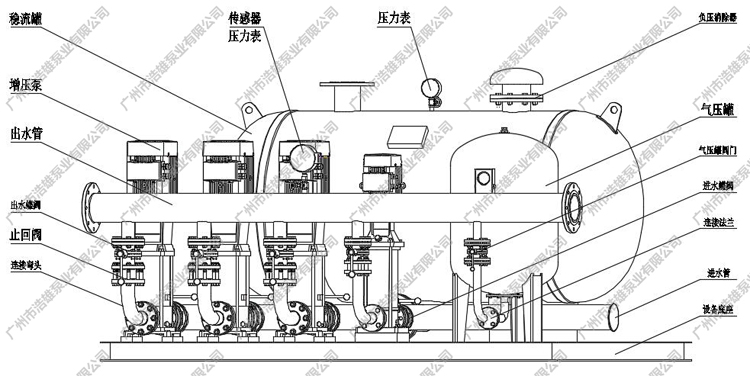

圖1、罐式無負壓供水設備完整的組裝結構圖，主要包含變頻控制柜、PID比例調節閥（可選）、增壓泵、閥門管件、穩流罐、穩壓罐、底座、壓力傳感器、減震墊和螺絲等組件構成。

二、箱式無負壓供水設備

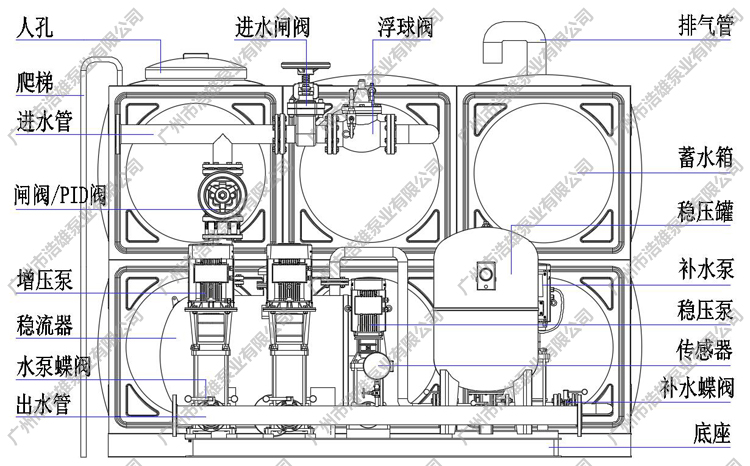

圖2、箱式無負壓供水設備完整的組裝結構圖，主要包含變頻控制柜、PID比例調節閥穩（可選）、蓄水箱、增壓泵、閥門管件、穩流罐、穩壓罐、變頻增壓泵（補水）、底座、壓力傳感器、減震墊和螺絲等組件構成。

從上面的圖文信息可以看出，罐式無負壓供水設備和箱式無負壓供水設備雖然在結構形式上差異比較大，但是二者的組成部件缺是相差不多，并且都可以實現疊壓供水。
