變頻供水設備性能發揮及使用壽命在很大程度上取決于安裝。完整的附件及正確的安裝方式很有必要，下面介紹箱式變頻恒壓供水設備的安裝示意圖、安裝附件及安裝注意事項：

安裝示意圖（安裝并非一成不變，根據現場變動）

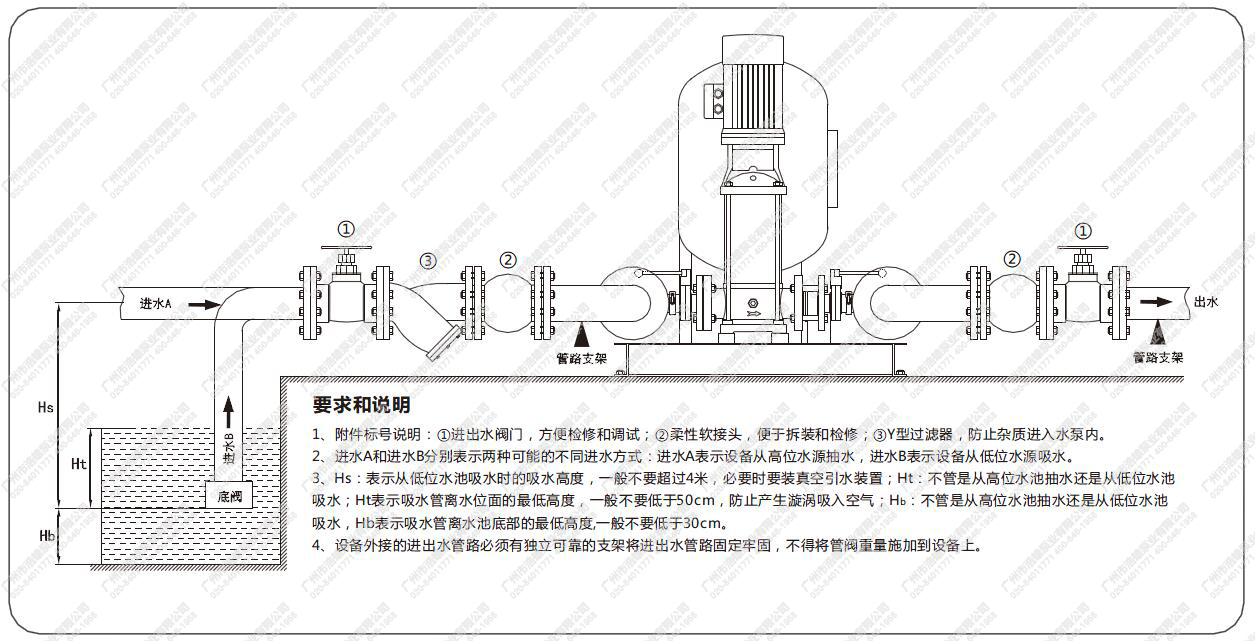

圖1、BWS箱式變頻恒壓供水設備平行式結構安裝示意圖

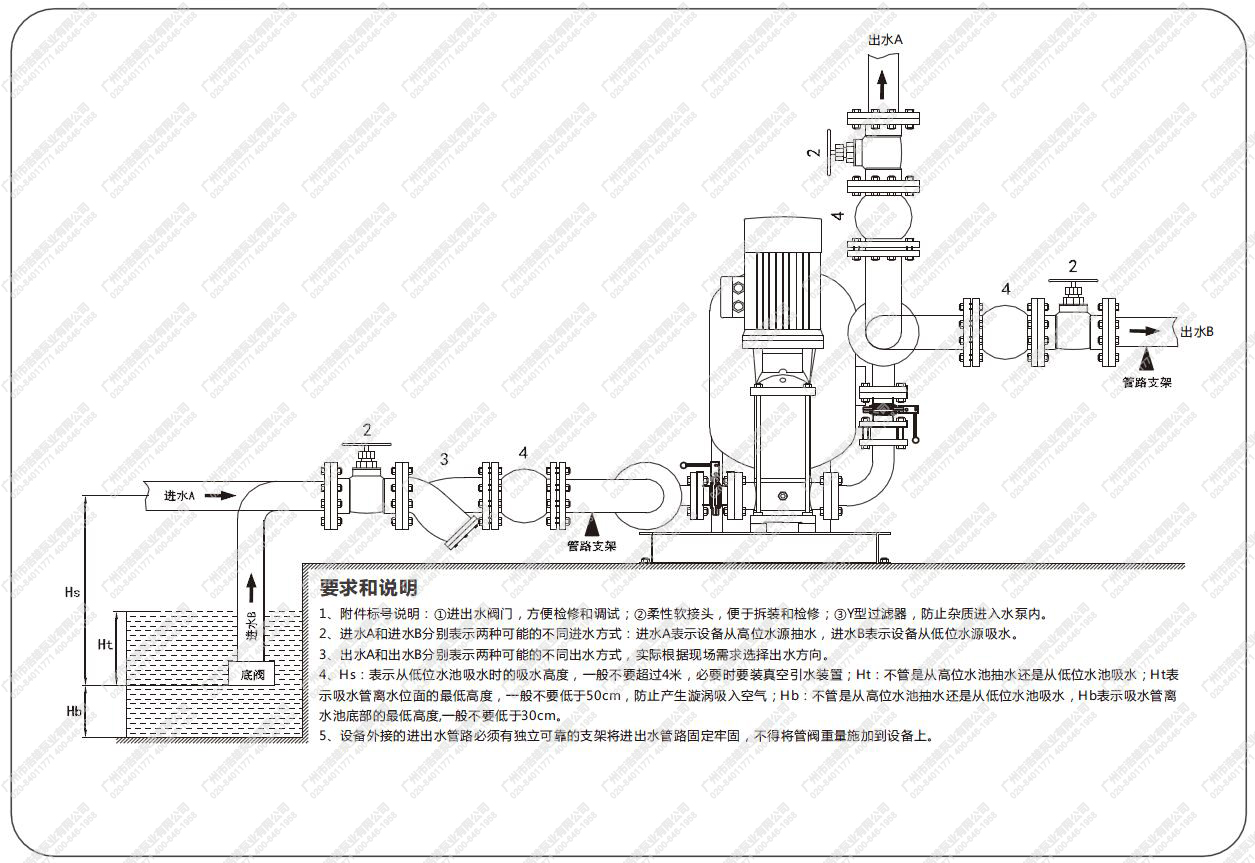

圖2、BWS箱式變頻恒壓供水設備垂直式結構安裝示意圖

附件說明

①進出水閥門，方便檢修和調試;

②柔性軟接頭，便于拆裝和檢修;

③Y型過濾器，防止雜質進入水泵內。

技術要求

1、進水A和進水B分別表示兩種可能的不同進水方式：進水A表示設備從高位水源抽水，進水B表示設備從低位水源吸水。

2、出水A和出水B分別表示兩種可能的不同出水方式，實際根據現場需求選擇出水方向。

3、Hs：表示從低位水池吸水時的吸水高度，一般不要超過4米，必要時要裝真空引水裝置;Ht：不管是從高位水池抽水還是從低位水池吸水;Ht表示吸水管離水位面的最低高度，一般不要低于50cm，防止產生漩渦吸入空氣;Hb：不管是從高位水池抽水還是從低位水池吸水，Hb表示吸水管離水池底部的最低高度,一般不要低于30cm。

4、設備外接的進出水管路必須有獨立可靠的支架將進出水管路固定牢固，不得將管閥重量施加到設備上。
